1.产品概述

   随着社会发展的日新月异,人们的生活开始步入网络时代,数字化浪潮席卷了各行各业,传统的楼宇对讲产品也逐渐朝着数字化、网络化、信息化和智能化的方向发展。780系列 7寸触摸室内机就是一款纯数字的楼宇对讲产品,其数据传输采用国际标准的TCP/IP协议,数据传输稳定、可靠;组网形式简单,项目实施高效。该分机拥有友好的交互界面,通过触摸菜单的方式进行操作,操作简单,易学易用。

2.1系统主界面

系统启动后,主界面如图1所示:

                                                            图1

用户通过点击各个功能项来进入相应的设置菜单,页面的最右侧为6个快捷功能项,相当于分机的快捷键,点击一次便可启动该功能。

◆智能家居—设置智能家居控制的各种模式。

◆记录中心—进入记录中心,以查看小区的报警记录、小区信息、留影留言等记录。

◆家庭安防—查看及设置8防区的各种状态。

◆监视中心—进入监视页面,可监视门口机、别墅机和网络摄像机。

◆用户设置—该项为用户基本信息设置,包括查看系统信息、铃声设置、屏保设置、时间日期设置、密码设置、音量设置。

◆系统设置—该项为系统信息设置,包括安防设置、房号设置、小门口机设置、工程密码设置、系统复位、网络摄像机设置。

◆可视对讲—该项包括户户通话、户内通话、呼叫管理中心、电话本设置。

◆时间日期状态栏—该状态栏显示当前的实时时间、年、月、日及星期等信息。

2.2智能家居功能

点击智能家居,将进入相应设置界面,如图2所示:

                                                           图2

智能家居包括6种家庭设备控制模式,分别为就寝模式、全关模式、娱乐模式、在家模式、聚餐模式及影视模式。其中除了全关模式外,其它的模式都需要被控制的终端设备进行登录。终端设备包括:智能插座,窗帘控制器,智能开关,风机控制器,触发控制器,无线/红外转发器,背景音乐主机等。所谓登录就是将终端设备与控制器之间建立连接,把控制器内部识别码读入到开关和插座等控制终端中,每个控制器出厂时都有一个唯一的内部识别码。

2.3记录中心

记录中心包括6项子菜单,分别为小区信息、安防记录、报警记录、拍照记录、通话记录、留影留言。如图3所示:

                                                              图3

2.3.1 小区信息

点选小区信息,会弹出小区信息查看页面,如图4所示:

                                                             图4

当没有记录时,该页显示空白页,当有小区信息时,该页面会显示信息内容、具体的日期和时间。页面下方是操作方式,“上一页”、“下一页”可进行翻查,“删除”可删除一条所选的消息,“全删除”会删除所有的消息;点“返回”可返回上一页面。

2.3.2 安防记录

点选安防记录,会弹出安防记录页面,如图5所示:

                                                             图5

当没有记录时,该页显示空白页,当有布防或撤防操作成功时,该页会显示布防或撤防的具体日期及时间。住户可通过“上一页”,“下一页”来翻查不同的记录,点“删除”只删除一条选中的记录,点“全删除”会删除所有的记录。点“返回”将返回到上一页面。

2.3.3 报警记录

点选报警记录,会弹出报警记录页面,如图6所示:

                                                          图6

当没有记录时,该页显示空白页,当有报警设备触发后,会有相应的报警记录。通过“上一页”、“下一页”翻查报警记录,点“删除”可删除一条选中的记录,点“全删除”可删除全部报警记录。点“返回”可返回上一页面。

2.3.4 拍照记录

点选拍照记录,会弹出拍照记录页面,如图7所示:

                                                          图7

当住户与访客进行通话的过程中,住户可以抓取访客的图像,把访客的图像以照片的形式保存到室内机,以备需要时查看。通过“上一页”、“下一页”翻查拍照记录,点“删除”可删除一条选中的记录,点“全删除”可删除全部拍照记录。点“返回”可返回上一页面。

2.3.5 通话记录

点选通话记录,会弹出通话记录页面,如图8所示:

                                                            图8

通话记录页面中又分为3类子项,分别为未接通话、已接通话、已拨通话。通过“上一页”、“下一页”翻查通话记录,点“删除”可删除一条选中的记录,点“全删除”可删除全部通话记录。点“重拨”可呼叫选中的住户,点“返回”可返回上一页面。

2.3.6 留影留言

点选留影留言,会弹出留影留言页面,如图9所示:

                                                          图9

当访客呼叫住户,但住户不在家时,视内机会自动抓取访客图像存储在分机内,并让访客留言。通过“上一页”、“下一页”翻查留影及留言记录,点“删除”可删除一条选中的记录,点“全删除”可删除全部留影留言记录。点“返回”可返回上一页面。

2.4家庭安防

该室内机为8防区接口,每一个接口都可以独立设置防区的类型及触发方式。家庭安防页面如图10所示:

                                                           图10

防区接口在机器初始化时处于禁用状态,如果需要启用防区功能,需到“系统设置”—“安防设置”中启用此功能。当需要布防时,按“一键布防”,会弹出布防延时提示框,并进行60秒倒计时,60秒后会有提示“布防成功”(出厂为30秒)!在布防状态下按“一键布防”会有“已布防!”提示。在布防状态下按“一键撤防”,会弹出请输入撤防密码提示框,输入正确的密码后(默认654321)会提示“撤防成功!”。在未布防的状态下按“一键撤防”会提示“未布防!”。

2.5监视中心

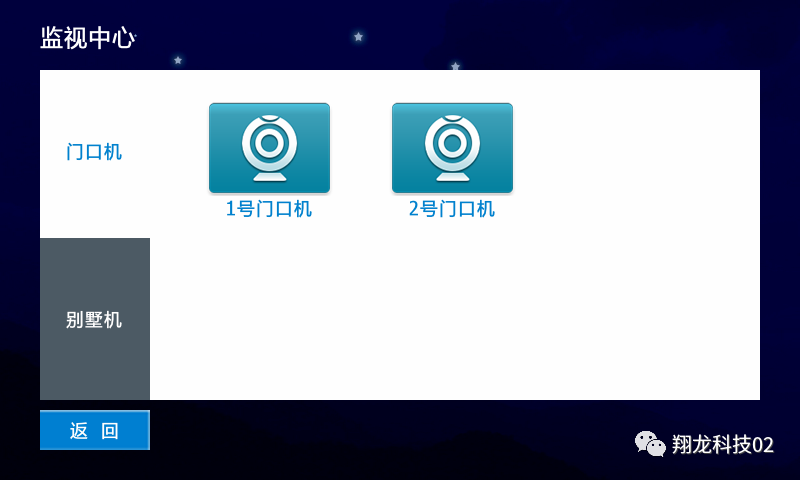

通过监视中心可以查看门口机图像、别墅机图像。监视中心页面如图11所示:

                                                          图11

该页面中通过门口机、别墅机2个不同的选项来切换要监视的设备。点“返回”回到主页面。

2.6用户设置

用户设置集成了丰富的设置信息,让住户根据自己的喜好来自定义设置。其中包括铃声设置、屏保设置、时间日期设置、密码设置、音量设置、延时设置、亮度设置、壁纸设置、语言设置等。用户设置页面如图12图13所示:

                                                       图12

                                                     图13

2.6.1系统信息

系统信息内提供了本机的一些重要信息,如本机房号、本机IP地址、本机所属网络的子网掩码、默认网关、网络配置表的版本、程序版本信息等信息。

2.6.2铃声设置

住户可以通过铃声设置来选择自己喜欢的铃声。即可以设置呼叫铃声又可以设置被呼铃声。如图14所示:

                                                            图14

选中某首铃声,点“试听”可以临时播放铃声,点“暂停”停止播放。点“返回”回到用户设置页面。

2.6.3屏保设置

通过屏保设置住户可以选择自己喜欢的屏幕保护图片。屏保有3种可选,分别为黑屏屏保、时间屏保和时钟屏保。选中喜欢的屏保后,点确定设置完成。如图15所示:

                                                    图15

2.6.4时间日期设置

住户通过此项可以更改时间和日期。设置方法为:点击时间和日期的调节箭头可增加或减少数字,确定无误后点“保存”。点“返回”回到用户设置页面。如图16所示:

                                                         图16

2.6.5密码设置

住户通过密码设置可以修改自己的开锁密码。(默认住户开锁密码为空)

密码设置页面如图17所示:

                                                          图17

修改时在请输入原密码框里输入初始密码,在请输入新密码框里输入新密码,请再输入新密码框里再次输入新密码,输入完成后点确定,成功后会有提示“修改成功!”。若密码不正确会提示“密码错误!”。

2.6.6音量设置

音量设置中可以设置振铃音量/按键音量,通话音量。设置范围为0—15,设置方式同时间日期设置方式。音量设置页面如图18所示:

                                                       图18

2.6.7延时设置

延时设置中可设置布防延时、报警延时、报警音持续时间、被呼延时、屏保时间。

布防延时时间分为30秒、60秒、99秒可选,默认为60秒。

报警延时时间分为0秒、30秒、60秒可选,默认时间为60秒。

报警音持续时间分为3分钟、5分钟、10分钟可选,默认时间为5分钟。

被呼延时时间分为30秒、60秒、90秒可选,默认时间为60秒。

屏保时间分为30秒、60秒、90秒可选,默认时间为60秒。

设置好所有的延时后,点“保存”完成设置。点“返回”回到上一页面。

2.6.8亮度设置

        亮度设置可以设置显示屏的显示亮度。设置亮度范围为1—100,默认亮度为60。设置时通过点击设置箭头来增加或减少亮度等级,点“确定”完成设置。点“取消”退出设置。

2.6.9壁纸设置

通过壁纸设置,住户可以给室内机设置一幅漂亮的背景图片。设置方法为点击要设置为背景的图片,点“设置为壁纸”即可设置成功。

2.6.10语言设置

住户通过语言设置选项可以设置室内机显示所用的语言,分为英文和中文。

住户点击所用的语言,点“确定”即可完成设置。

2.6.11屏幕清洗

屏幕清洗功能为当住户想清除触摸屏上的灰尘时,暂时将触摸屏功能关闭,以方便住户擦拭屏幕。点击屏幕清洗后,会有“确定进行屏幕清洗”的提示,点确定后,触摸屏功能被关闭,关闭时间以百分比的形式显示。

2.6.12屏幕校准

当点击触摸屏不太精准的时候或触摸功能异常时可以用此功能尝试修复。点击屏幕校准后,分机进入触摸屏测试向导,根据向导完成校准,若校准成功后会有“测试成功”的提示。

2.7可视对讲

      可视对讲菜单内包括了户户通话、户内通话、呼叫中心、电话本功能。点选可视对讲后,会弹出可视对讲页面,如图19所示:

                                                          图19



2.7.1户户通话

通过该功能住户与住户之间可以实现通话对讲。点击户户通话,弹出如图20所示页面:

                                                        图20

住户输入想要通话的住户房号,如:01区01栋01单元0101室,点“确定”即可呼叫相应分机。如果用户输入的房号不正确,分机会提示“房号不存在”。



2.7.2户内通话

     该功能适用在同一住户有多台室内机的情况时使用,用一台室内机呼叫不同房间或楼层的其它室内机。若住户只有一台室内机,用此功能时分机会有“本户没有其他分机”提示。



2.7.3呼叫中心

呼叫中心可以呼叫保安分机及管理中心,如果网络配置表里面配置有保安分机,则呼叫时首先呼叫保安分机,若保安分机没有安装或无人接听,则继续呼叫管理中心。如果被呼叫双方都没有接听,分机提示“对方不在线”,自动挂机。如图21、22所示:

                                                        图21

                                                          图22



2.7.4电话本

住户通过电话本功能可以把邻居或其他业主的室内机房号保存起来,方便以后查询和呼叫。电话本页面如图23示:

                                                       图23

点“添加”后,分机会以向导的方式让住户输入要添加的联系人信息。添加完成后会显示在当前页面中。点“删除”可以删除选中的联系人,点“全删除”可以一次全部删除联系人。选中一名联系人后,点“呼叫”可以呼叫对方。



2.8.7色彩调整

色彩调整是用来调节显示屏的显示效果,包括屏幕对比度、屏幕饱各和度、视频色彩度、视频亮度、视频对比度和视频饱和度。



2.9快捷功能区

       快捷功能为一键启动功能,包括关闭铃声、一键呼梯、楼栋监控、呼叫中心、小区信息、一键布防。如图24示:

                                                         图24

3.其他事项

(1)请不要将室内机安装在太阳光直射 、高温、高湿、多尘、有化学物质等地方。

(2)非专业人员请不要打开机器。如有故障,请与物业管理公司或直接与我公司联系。
